PVDF背压阀_欢琪塑胶

更新：2019-9-23 10:14:33 点击：

品牌：欢琪
型号： HQBY61F-10F-120℃

产品介绍

PVDF背压阀的额定压力可调节一般通过调节弹簧上端的顶杆，PVDF背压阀调节弹簧长度来实现，流体从背压阀进口进入，被PVDF背压阀膜片阻挡于是流体对膜片产生向上的压力，当压力足够大时,弹簧被压缩,流体顶起膜片形成通道，从PVDF背压阀出口流出，若流体压力不够,就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路，安装缓冲器不但能明显的减轻PVDF背压阀运动部分的磨损，还能使管路内的液体以接近恒定的速度流动。使泵泵与PP背压阀之间保持一定的压力。在排液口低于溶药箱液位的系统中，当泵停止工作后，管路会形成虹吸管，液体有可能通过泵的单向阀，形成泄漏。所以必要在管路中安装一个PVDF背压阀，当泵流量为零时，自动关闭管路，使之不能形成虹吸管。

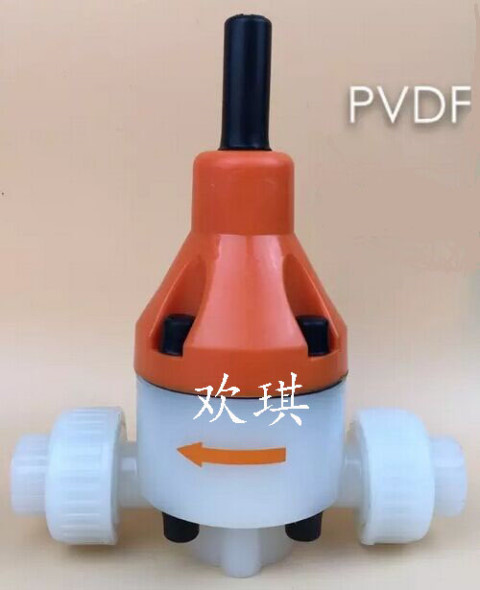

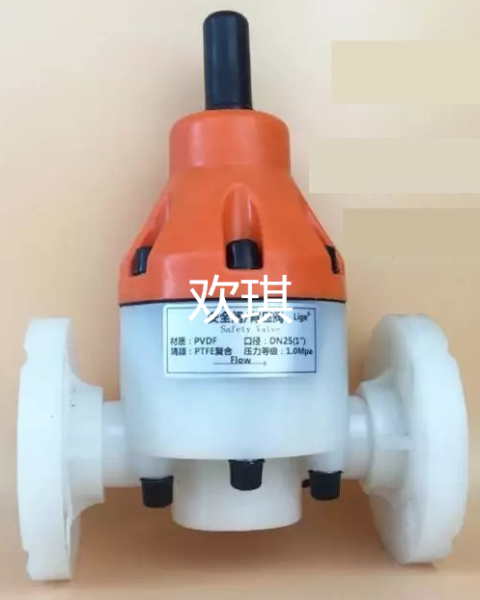

PVDF背压阀图片展示：

PVDF背压阀常用在计量泵出口瞬时压力可能会低于入口压力的系统上，一般情况下。泵出口压力低于0.3MPa或泵入口压力差低于0.3MPa便需安装PVDF背压阀。在泵与欢琪PP背压阀之间最好能安装有缓冲器，这样会显著提高背压阀的性能。缓冲器会平滑掉泵产生的大部分脉冲，是背压阀保持在常开状态，避免了欢琪PP背压阀随泵的冲程频繁的开启与关闭；隔膜会保持在平衡位置。缓冲器不但能明显的减轻PVDF背压阀运动部分的磨损，还能使管路内的液体以接近恒定的速度流动。
对于大多数计量泵，吸入管和排出管内的流速呈脉动波形，由于管内液体脉动产生的加速度，有时会使管路内液柱的惯性力所造成的压力超过泵的有效压差，则使单向阀提前开启或延后关闭，使液体自动流出，出现了实际排量大于理论排量的现象，这种现象被称为过流现象，流体从PVDF背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从PVDF背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路，PP背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。

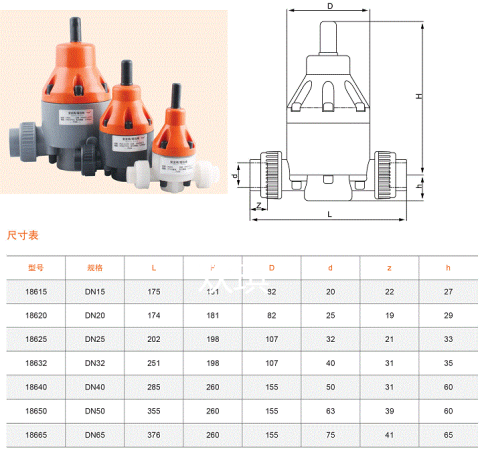

PVDF背压阀尺寸图纸：

PVDF背压阀作用：
1、泵运作时欢琪PVDF背压阀能使泵与PP背压阀之间的管路保持一定的压力，保证泵单向阀的正常工作，避免过流现象发生。
2、在泵流量为零的时候，PVDF背压阀能够关闭管路，阻止虹吸现象的发生。
3、在压力较低的系统，PVDF背压阀使缓冲器保持一定的压力，提高缓冲器的工作性能。在拆卸泵时，PVDF背压阀还能防止管路液体回流，起到止回阀的作用。
4、欢琪系列PVDF背压阀还可以安装旁路作为安全溢流阀使用，在系统或管路压力过高时，能及时释放压力，保护系统的设备和仪表，消除生产的安全隐患。建议安全阀设定压力大于期望的最大操作压力20％，但不能超过泵头最大压力。

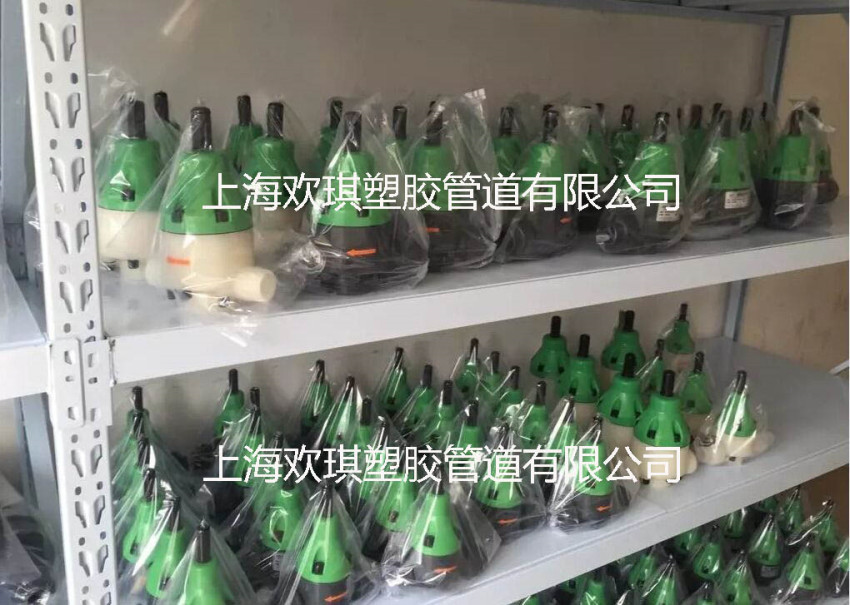

PVDF背压阀库存图：
PVDF背压阀库存图片

PVDF背压阀产品特点：
1、PVDF背压阀结构紧凑、性能稳定。
2、PVDF背压阀便于安装调试。
3、PVDF背压阀反应灵敏、复现性好。
4、PVDF背压阀高性价比。
5、PVDF背压阀口径选择性大DN10mm-DN100mm。
6、PVDF背压阀压力可在0-0.3MPa设定。
7、PVDF背压阀特殊设计的过流结构，压差小不会形成截流。
8、PVDF背压阀带调节机构，便于设定工作压力。
9、PVDF背压阀可以安装在旁路作为溢流阀使用。
10、PVDF背压阀可以作为防虹吸阀，防止静态工况下的自流。
11、PVDF背压阀简易可靠的标准安装方式。
12、PVDF背压阀多种可选阀体材质PVC、PP、304、316L、PVDF、碳钢等。
13、PVDF背压阀多种隔膜材质的选择FPM、PTFE、EPDM、等。
