气动塑料截止阀_欢琪塑胶

气动塑料截止阀他是上海欢琪塑胶管道有限公司通过市场需求,把塑料截止阀跟气动执行器气动组合成的最新产品,气动塑料截止阀(HQ641X-10U)阀座采用整体式聚合物作密封材料,在较宽的温度和压力范围内具有优良的密封性能,气动塑料截止阀启闭件(阀瓣)由阀杆带动并沿阀座中心轴线作升降运动的阀门,在管路上主要用来接通或截断管路中...

品牌：欢琪
型号： HQ641X-10U

产品介绍

气动塑料截止阀属于强制密封式阀门，气动塑料截止阀关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀瓣时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。气动塑料截止阀的介质流向就改由阀瓣上方进入阀腔，在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下的这种形式的阀门也较严密。简单来说气动塑料截止阀的原理就是利用阀杆扭力给密封面一个向下压力，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质的流入或者用来调节介质的流速。气动塑料截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动方式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。气动塑料截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
气动塑料截止阀产图片：

气动塑料截止阀结构特点：
1、气动塑料截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用UPVC,PP，CPVC，PPH，PVDF加工而成的，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、气动塑料截止阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、气动塑料截止阀可采用国标PN10管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、密封可靠，更换密封垫可在不停机情况下进行，方便快捷，不影响系统运行。
气动塑料截止阀(HQ641X-10U)具有结构紧凑、强度高、耐腐蚀性能强等特点，是专用于控制各种含有腐蚀性介质的防腐阀门，阀门材质分为UPVC,PP，CPVC，PPH，PVDF等，适用温度在-30℃～150℃的各种浓度腐蚀性气体、液体及溶液介质的管路上。

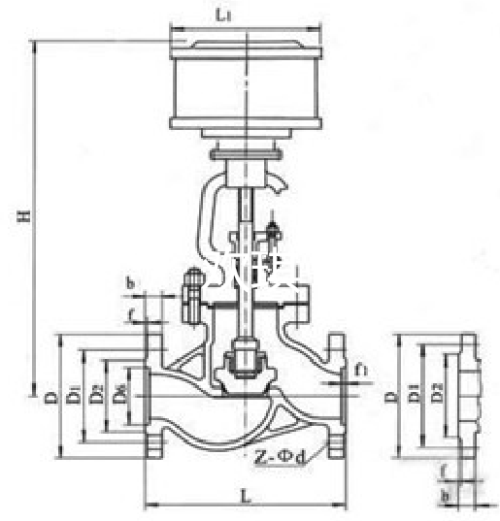

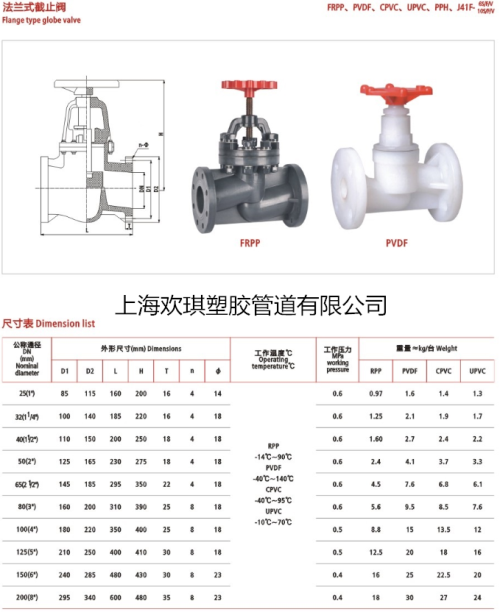

气动塑料截止阀产品尺寸：
气动塑料截止阀尺寸

气动塑料截止阀工作原理：
我们假设有一个带盖子的管道，水从管底流入，往管口方向流出，出水管口的盖子就相当于截止阀的关闭件，要是用手向上提起管盖，水就往外流出，用手将管盖盖住，水就停止流动，这就相当于气动塑料截止阀的工作原理。
气动塑料截止阀关闭原理：
气动塑料截止阀靠旋转执行器，使阀杆上升和下降，带动阀瓣作平行于介质流向的直线位移，达到启闭的目的。执行器按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。
气动塑料截止阀开启原理：
气动塑料截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
注：1、气动塑料截止阀只许介质单向流动，安装时有方向性。
2、气动塑料截止阀的作用不是0，就是1，不是通就是不通。也就说截止阀只适用于全开和全关，不建议作调节和节流。
