轴向隔膜压力表能适应于测量强腐蚀及高温与易结晶和易凝固的功能,轴向隔膜压力表有固体浮游的介质压力以及必须免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，轴向隔膜压力表由隔膜隔离器与痛型压力仪表组成一个系统的隔膜表,轴向隔膜压力表可用于制碱,氨化,硫化,以及精细化工等。...

品牌：欢琪
型号： GM16F-10U-60℃

产品介绍

轴向隔膜压力表结构原理：
轴向隔膜压力表由隔膜体加上压力表的封闭系统，内充密封液。压力作用于隔膜时，则隔膜产生变形压缩密封液将力传递到压力仪表头中弹性组件由压力表头显示力值。轴向隔膜压力表的力传递是由隔膜体内部与表波登管中间填充的液体完成，隔膜片仅起隔离密封作用，弹性元件还是波登管。轴向隔膜压力表的膜片压力仪表是基于膜片线性变形，压力直接作用于膜片，由膜片产生与压力成线性关系的位移，进而指示压力值，膜片不单是做为弹性元件，还起隔离测量介质作用。

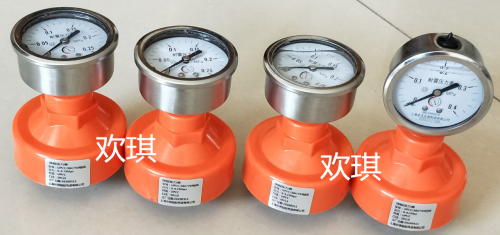

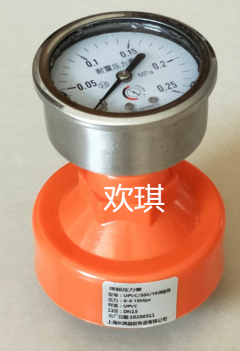

轴向隔膜压力产品图片：

轴向隔膜压力表材料选择：
1、轴向隔膜压力表隔膜体材料：增强PP,增强PA、UPVC、CPVC。
2、轴向隔膜压力表膜片材料：EPDM（三元乙丙）FPM(氟化橡胶）PTFE(复合膜片）。
3、轴向隔膜压力表入口尺寸：DN15，DN20(1/2",3/4")。
4、轴向隔膜压力表压力表接头：BSPT外螺纹，内螺纹，法兰连接。
5、轴向隔膜压力表密封圈材质：EPDM、FPM
6、轴向隔膜压力表隔膜液：硅油，甘油水溶液，防冻液。
7、轴向隔膜压力表表外壳材质：SUS304不锈钢，316不锈钢，316L不锈钢等。
8、轴向隔膜压力表表盘直径：Y100MM、Y60MM、Y150mm。
9、轴向隔膜压力表出口：背向出口。

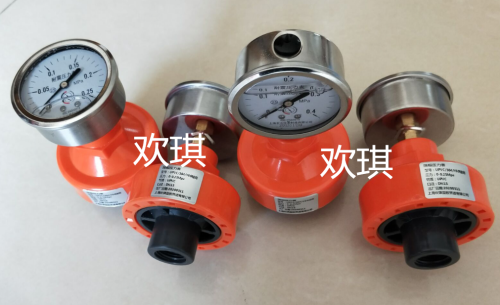

轴向隔膜压力与径向隔膜压力表图片对比：

轴向隔膜压力表应用领域：

轴向隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品、酿造、造纸、电子机械、电力等工业部门流体测量系统和设备体介质的微小压力测量。PTFE膜片化工用耐强腐蚀压力表，轴向隔膜压力表可用于制碱，氨化、硫化、以及精细化工等。
