UPVC背压阀的额定压力可调节一般通过调节弹簧上端的顶杆,UPVC背压阀调节弹簧长度来实现,流体从背压阀进口进入,被UPVC背压阀膜片阻挡于是流体对膜片产生向上的压力,当压力足够大时,弹簧被压缩,流体顶起膜片形成通道,从UPVC背压阀出口流出,若流体压力不够,就会形成憋压,使进口压力上升直到达到额定压力,顶起膜片形成通...

品牌：欢琪
型号： HQBY61F-10U-55℃

产品介绍

UPVC背压阀工作原理：
UPVC背压阀可调节管路压力，可用于控制空气、水、蒸汽、各种腐蚀性介质、油品、液态金属和放射性介质等各种类型流体的流动，启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的，在管道上主要起切断和节流作用。最常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等，基本可以分为调节和过流两部分，欢琪UPVC背压阀是通过弹簧来调节压力来工作的,在泵排出冲程，液体顶开隔膜，通过UPVC背压阀在泵的吸入冲程，在弹簧的作用下膜片关闭通道，使泵泵与UPVC背压阀之间保持一定的压力。在排液口低于溶药箱液位的系统中，当泵停止工作后，管路会形成虹吸管，液体有可能通过泵的单向阀，形成泄漏。所以必要在管路中安装一个UPVC背压阀，当泵流量为零时，自动关闭管路，使之不能形成虹吸管。

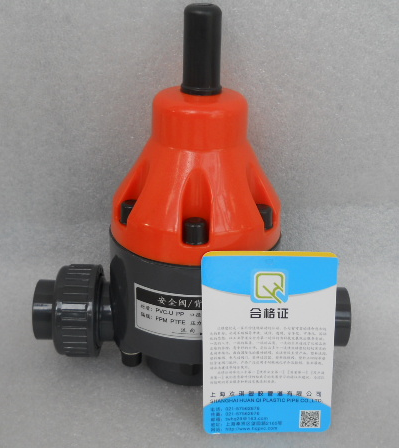

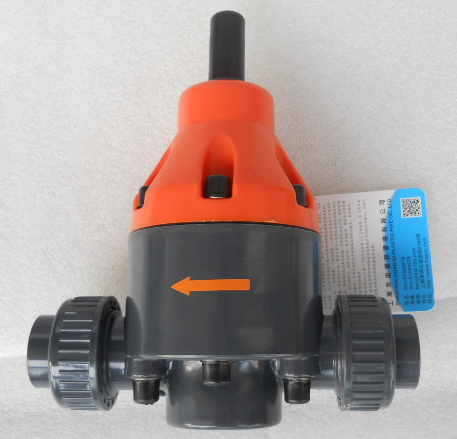

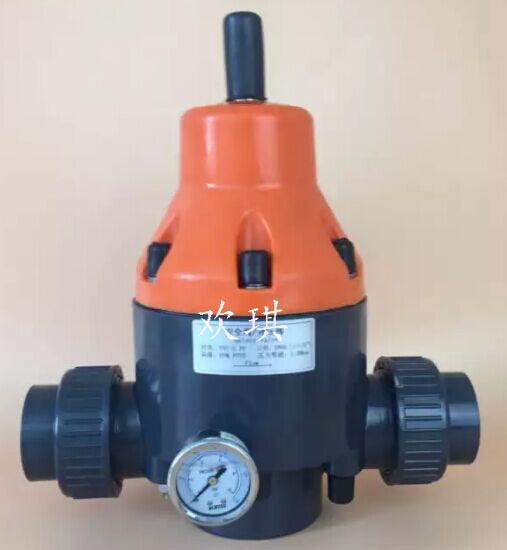

UPVC背压阀图片展示：

UPVC背压阀常用在计量泵出口瞬时压力可能会低于入口压力的系统上，一般情况下。泵出口压力低于0.3MPa或泵入口压力差低于0.3MPa便需安装UPVC背压阀。在泵与欢琪UPVC背压阀之间最好能安装有缓冲器，这样会显著提高背压阀的性能。缓冲器会平滑掉泵产生的大部分脉冲，是背压阀保持在常开状态，避免了欢UPVC背压阀随泵的冲程频繁的开启与关闭；隔膜会保持在平衡位置。缓冲器不但能明显的减轻UPVC背压阀运动部分的磨损，还能使管路内的液体以接近恒定的速度流动。
对于大多数计量泵，吸入管和排出管内的流速呈脉动波形，由于管内液体脉动产生的加速度，有时会使管路内液柱的惯性力所造成的压力超过泵的有效压差，则使单向阀提前开启或延后关闭，使液体自动流出，出现了实际排量大于理论排量的现象，这种现象被称为过流现象，流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路，UPVC背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。

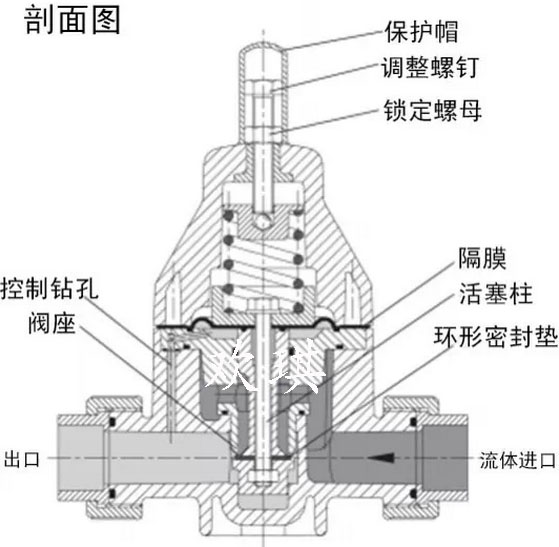

UPVC背压阀剖面图纸：
UPVC背压阀图纸

UPVC背压阀作用：
1、泵运作时欢琪背压阀能使泵与UPVC背压阀之间的管路保持一定的压力，保证泵单向阀的正常工作，避免过流现象发生。
2、在泵流量为零的时候，背压阀能够关闭管路，阻止虹吸现象的发生。
3、在压力较低的系统，UPVC背压阀使缓冲器保持一定的压力，提高缓冲器的工作性能。在拆卸泵时，UPVC背压阀还能防止管路液体回流，起到止回阀的作用。
4、欢琪系列UPVC背压阀还可以安装旁路作为安全溢流阀使用，在系统或管路压力过高时，能及时释放压力，保护系统的设备和仪表，消除生产的安全隐患。建议安全阀设定压力大于期望的最大操作压力20％，但不能超过泵头最大压力。

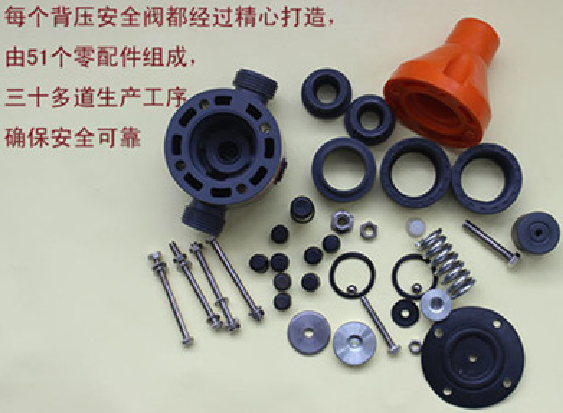

UPVC背压阀配件图：

UPVC背压阀产品特点：
1、UPVC背压阀结构紧凑、性能稳定。
2、UPVC背压阀便于安装调试。
3、UPVC背压阀反应灵敏、复现性好。
4、UPVC背压阀高性价比。
5、UPVC背压阀口径选择性大DN10mm-DN100mm。
6、UPVC背压阀压力可在0-0.3MPa设定。
7、UPVC背压阀特殊设计的过流结构，压差小不会形成截流。
8、UPVC背压阀带调节机构，便于设定工作压力。
9、UPVC背压阀可以安装在旁路作为溢流阀使用。
10、UPVC背压阀可以作为防虹吸阀，防止静态工况下的自流。
11、UPVC背压阀简易可靠的标准安装方式。
12、UPVC背压阀多种可选阀体材质PVC、PP、304、316L、PVDF、碳钢等。

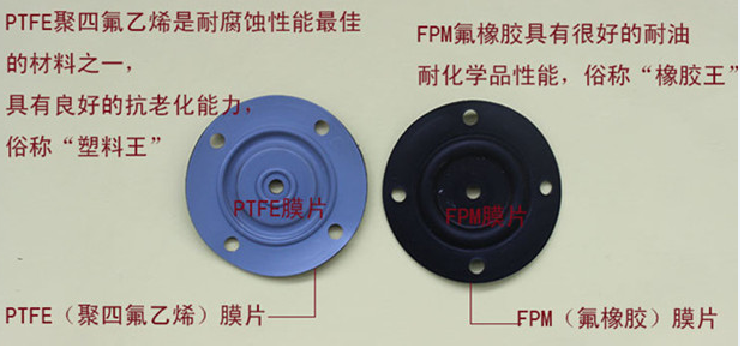

13、UPVC背压阀多种隔膜材质的选择FPM、PTFE、EPDM、等。
