PVDF阻尼器是消除脉动使吐出如开水龙头似地,避免一阵一阵地出水,PVDF阻尼器可消除脉动可达到90%以上,其系统利用空气压缩之原理,使液体能够稳定输送.减少管路的振动,及降低往复运动产生的管路内部阻抗,PVDF阻尼器又名脉动缓冲器,是消除管路脉动的常用元件,是计量泵必须配备的附件,UPVC阻尼器能够平滑由柱塞泵,隔膜...

品牌：欢琪
型号： HQZNQ14F

产品介绍

PVDF阻尼器最高使用压力为塑料材质的为1.0MPa,金属材质的为2.5MPa,禁止超压使用,以免壳体破裂发生危险。最高使用温度75℃,最低使用温度5℃,最佳使用温度10~45℃，PVDF阻尼器安装过程中应避免发生碰撞,以防壳体破裂，PVDF阻尼器安装时应在周围预留足够的空间,便于塑料阻尼器预充气体及日后的维护调整。PVDF阻尼器与固定支架间应垫有减震材料,以吸收UPVC阻尼器壳体的震动能量,同时防止产生共震。

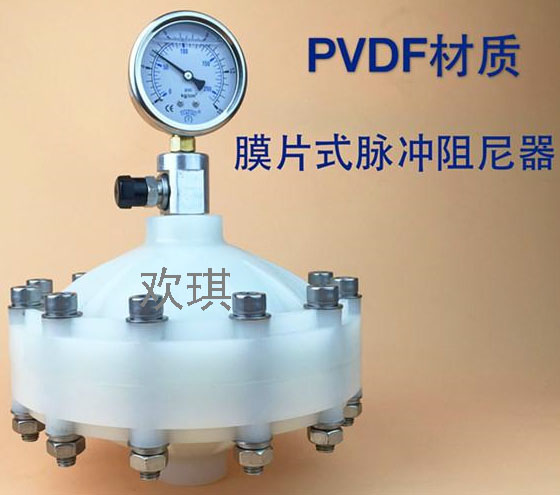

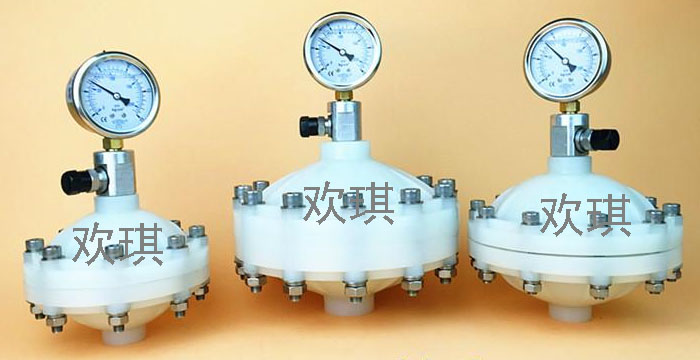

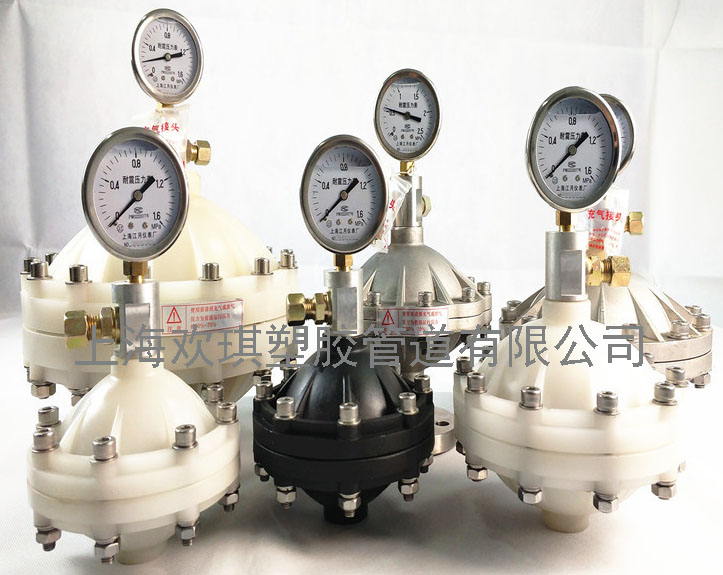

PVDF阻尼器实拍图片展示：
PVDF阻尼器图片

PVDF阻尼器使用前预充氮气或氩气,压力为系统平均压力的50%-80%。若安装在泵出口处,推荐预充50%的压力,若安装在泵入口处,推荐预充70%-80%。若长期不用应放掉预充气体,以延长膜片寿命。PVDF阻尼器膜片材质为聚四氟乙烯衬橡胶(PTFE),不能预充氧化性气体（如氧气、空气）,否则会加快橡胶的氧化速度，减少膜片的使用寿命。
PVDF阻尼器使用时压力表指针应小幅摆动,摆动过大则说明预充气体压力偏小或者选型偏小,不摆动说明预充气体压力过大或者管路不通。
PVDF阻尼器选型指南:
　欢琪PVDF阻尼器的选型应根据液压管路的波动量来选定,对于容积泵,可根据冲程流量来选定，PVDF阻尼器的容积越大平滑脉动效果越好。
　考虑到气体压力会随温度的变化而变化，对液体温度超过50℃的系统，预充气体时应考虑预充压力随温度的变化。
PVDF阻尼器图纸：
PVDF图纸

它由耐腐蚀的隔膜将气体与管路中的液体隔离,通过气室容积的变化平滑管路脉动。
PVDF阻尼器主要功能:
1、PVDF阻尼器减小除去水锤对系统的危害。
2、PVDF阻尼器减小流速波动的峰值。
3、PVDF阻尼器保护管路、弯头、接头不受压力波动的冲击。
4、PVDF阻尼器4.5L为计量泵创造良好的工作环境并改善泵的工作性能。
5、PVDF阻尼器允许系统使用更小的管径，降低成本。
6、PVDF阻尼器和背压阀等配合使用可以使管路的压力波动接近为零。
7、PVDF阻尼器可以降低系统的能耗。
PVDF阻尼器尺寸：
PVDF尺寸

PVDF阻尼器工作原理:
　根据玻意耳定律P1V1=P2V2,通过改过气体的体积来平滑管路脉动,对于流速有正弦曲线特性的系统波峰时,气室体积变小,欢琪PVDF阻尼器吸收多余的流量的液体,波谷时,气室体积变大,释放存储的液体,从而达到平滑脉动的效果。
PVDF阻尼器产品特点:
PVDF阻尼器可以预充气体,充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。
PVDF阻尼器气体不与管路液体接触,气体不会因溶解到液体里而损失。
PVDF阻尼器设有限位装置,防止膜片过度变形。
PVDF阻尼器维护保养：
　清洗PVDF阻尼器内的被输送物的残留物,排空气室内的氧化性气体,释放气室内的气体,使内外压强相同,干燥密封在塑料薄膜内。
　由于膜片会老化等原因,阻尼器不易长时间保存（最好不要超过两个月）。结束保存期后,需重新测试PVDF阻尼器的密封状况及检查膜片是否损坏。
PVDF阻尼器安装案例：
PVDF案例图片

PVDF阻尼器注意事项:
1、PVDF阻尼器安装在离泵距离近的位置平滑脉动的效果会更好。
2、PVDF阻尼器4.5L竖直安装比水平安装效果更好。
3、PVDF阻尼器预充气体压力并非越大越好。
4、PVDF阻尼器避免与系统发生共振。
5、PVDF阻尼器与背压阀同时使用时,应安在泵与背压阀间,以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。
6、PVDF阻尼器应在室内使用,避免阳光直射,远离火源、热源。室外使用应加防护棚或防护罩。
7、PVDF阻尼器4.5L若管路液体为危险品,应为PVDF阻尼器加防护罩,防止壳体破裂后溢出的物料伤害人体或者污染环境。
8、每天检查预充气体压力,塑料材质的每月检查壳体有无破裂,每2500小时或六个月检查一次隔膜片,根据实际情况决定是否更换。
9、PVDF阻尼器4.5L不是传热元件,使用过程中不得对PVDF阻尼器加热或冷却。
10、对PVDF阻尼器4.5L进行任何维护以前,应停止运转设备,释放压力,关闭PVDF阻尼器与系统相联的阀门，确认PVDF阻尼器内没有压力，维修时注意防止被输送液体伤害人体。
11、运转中发现隔膜破裂应及时切断电源。
12、若有疑问,请与我公司联系。
警告：对欢琪PVDF阻尼器4.5L进行任何维护以前,应停止运转设备,释放压力,关闭脉动阻尼器与系统相联的阀门，确认PVDF阻尼器没有压力，维修时注意防止被输送液体伤害人体。
