背压阀工作原理_欢琪塑胶

来源:欢琪      2019-9-6 10:09:47      点击:
背压阀工作原理:
   背压阀的名词来源于Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力,压力一般可以调节,可用于控制空气、水、蒸汽、各种腐蚀性介质、油品、液态金属和放射性介质等各种类型流体的流动,启闭件是一个圆盘形的阀板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的,在管道上主要起切断和节流作用。最常用的系统有,流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等,基本可以分为调节和过流两部分,背压阀是通过弹簧来调节压力来工作的,在泵排出冲程,液体顶开隔膜,通过背压阀在泵的吸入冲程,在弹簧的作用下膜片关闭通道,使泵泵与背压阀之间保持一定的压力。在排液口低于溶药箱液位的系统中,当泵停止工作后,管路会形成虹吸管,液体有可能通过泵的单向阀,形成泄漏。所以必要在管路中安装一个背压阀,当泵流量为零时,自动关闭管路,使之不能形成虹吸管。

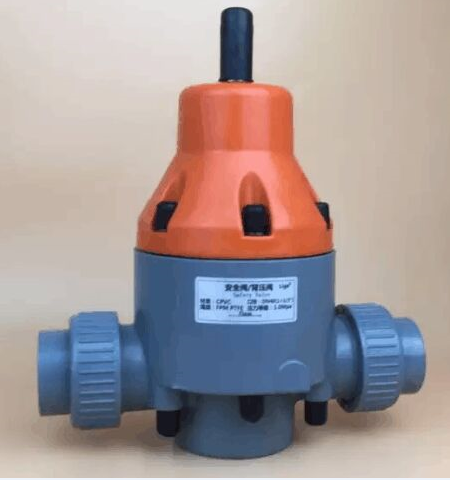

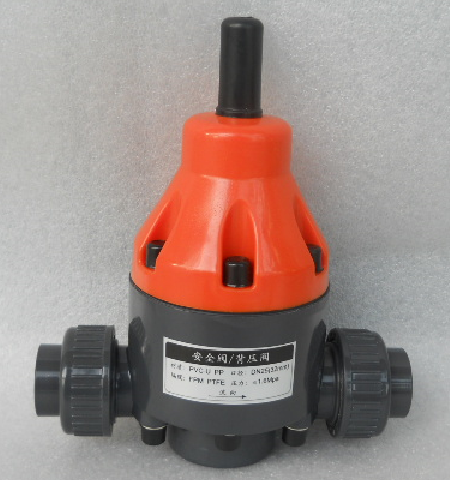

背压阀图片展示:

   背压阀常用在计量泵出口瞬时压力可能会低于入口压力的系统上,一般情况下。泵出口压力低于0.3MPa或泵入口压力差低于0.3MPa便需安装背压阀。在泵与欢琪背压阀之间最好能安装有缓冲器,这样会显著提高背压阀的性能。缓冲器会平滑掉泵产生的大部分脉冲,是背压阀保持在常开状态,避免了欢琪背压阀随泵的冲程频繁的开启与关闭;隔膜会保持在平衡位置。缓冲器不但能明显的减轻背压阀运动部分的磨损,还能使管路内的液体以接近恒定的速度流动。
    对于大多数计量泵,吸入管和排出管内的流速呈脉动波形,由于管内液体脉动产生的加速度,有时会使管路内液柱的惯性力所造成的压力超过泵的有效压差,则使单向阀提前开启或延后关闭,使液体自动流出,出现了实际排量大于理论排量的现象,这种现象被称为过流现象,流体从背压阀进口进入,被膜片阻挡,于是流体对膜片产生向上的压力。当压力足够大时,弹簧被压缩,流体顶起膜片形成通道,从背压阀出口流出;若流体压力不够,就会形成憋压,使进口压力上升直到达到额定压力,顶起膜片形成通路,背压阀的额定压力可调节,一般通过调节弹簧上端的顶杆,从而调节弹簧的长度来实现。

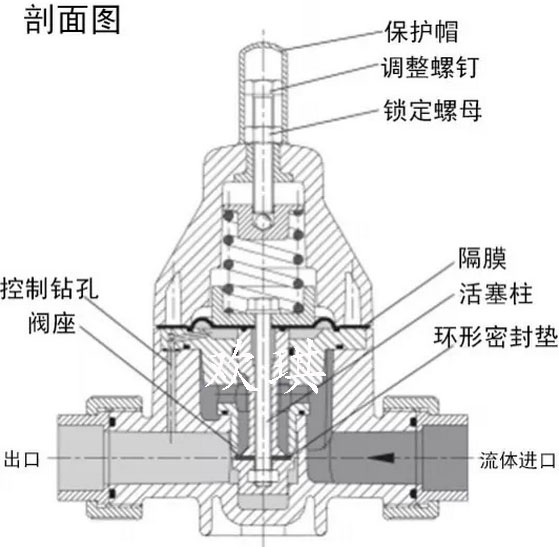

背压阀剖面图纸:

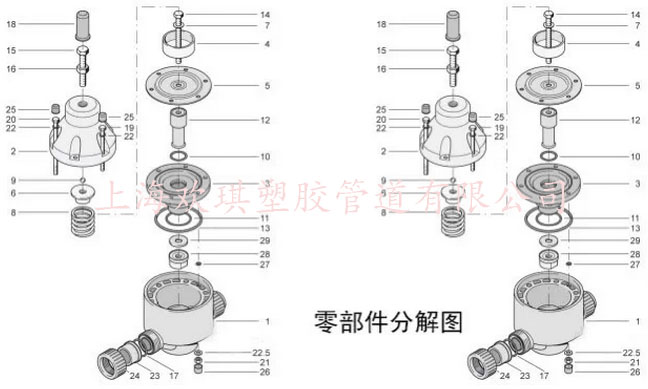

背压阀图纸背压阀分解图
背压阀作用:
1、泵运作时欢琪背压阀能使泵与背压阀之间的管路保持一定的压力,保证泵单向阀的正常工作,避免过流现象发生。
2、在泵流量为零的时候,背压阀能够关闭管路,阻止虹吸现象的发生。
3、在压力较低的系统,背压阀使缓冲器保持一定的压力,提高缓冲器的工作性能。在拆卸泵时,背压阀还能防止管路液体回流,起到止回阀的作用。
4、欢琪系列背压阀还可以安装旁路作为安全溢流阀使用,在系统或管路压力过高时,能及时释放压力,保护系统的设备和仪表,消除生产的安全隐患。建议安全阀设定压力大于期望的最大操作压力20%,但不能超过泵头最大压力。

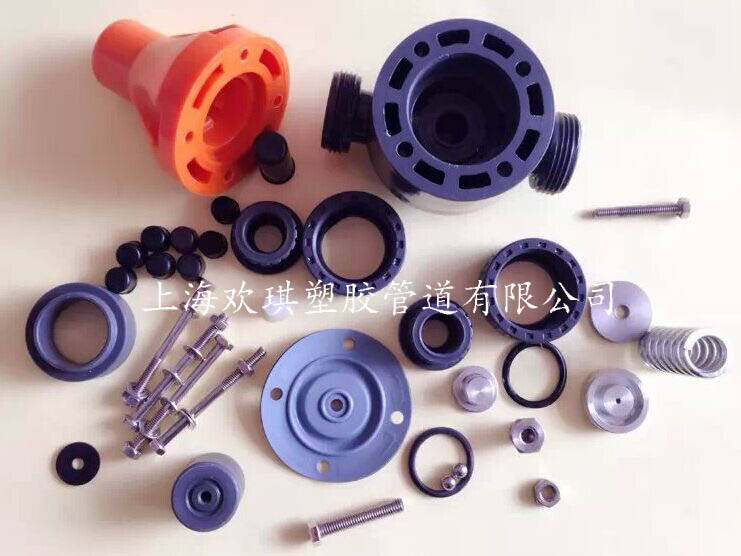

背压阀配件图:
背压阀配件图
背压阀产品特点:
1、背压阀结构紧凑、性能稳定。
2、背压阀便于安装调试。
3、背压阀反应灵敏、复现性好。
4、背压阀高性价比。
5、背压阀口径选择性大DN10mm-DN100mm。
6、背压阀压力可在0-0.3MPa设定。
7、背压阀特殊设计的过流结构,压差小不会形成截流。
8、背压阀带调节机构,便于设定工作压力。
9、背压阀可以安装在旁路作为溢流阀使用。
10、背压阀可以作为防虹吸阀,防止静态工况下的自流。
11、背压阀简易可靠的标准安装方式。
12、背压阀多种可选阀体材质PVC、PP、304、316L、PVDF、碳钢等。
13、背压阀多种隔膜材质的选择FPM、PTFE、EPDM、等。
