电动对夹蝶阀安装使用说明_欢琪塑胶

来源:欢琪      2019-11-20 13:22:21      点击:
电动对夹蝶阀主要由阀体、阀座、碟板、阀轴、驱动装置(手柄、涡轮、电动、气动)等部件组成,工程压力常见的有0.6MPa、1.0MPa、1.6MPa,蝶阀主要材质有UPVC,FRPP,CPVC,PPH,PVDF等。电动对夹蝶阀承受管道力的能力是所有阀门中最好的,在使用中很难出现由于管道的压力或拉力而使阀门性能变差的事情发生,电动对夹蝶阀价格便宜,重量轻,体积小,易于安装更换,对管道的重力影响小。电动对夹蝶阀缺点是:阀板会影响管道流量。解决的办法是加大一级阀门规格即可。

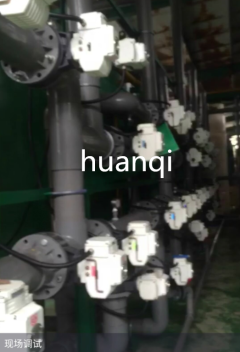

电动对夹蝶阀安装案例图片:
电动对夹蝶阀蝶阀安装案例图片电动对夹蝶阀蝶阀安装案例图片电动对夹蝶阀蝶阀安装案例图片
二、电动对夹蝶阀安装使用的法兰:
在安电动对夹蝶阀时可用的法兰种类很多,常用的法兰有:平焊法兰蝶阀专用法兰、焊接式法兰、承插式法等。
1、平焊法特点:优点是价格便宜(在R所有法兰中价格最低)、重量轻,缺点是:内径超大不符合公称通径的尺寸,对阀门的力学结构不能有效的进行支撑。导致阀门微量变形,使密封性能变差,阀门扭矩变大。其次是密封面过窄,可靠性差,在高温高压环境中容易发生密封垫损坏,介质外泄。
平焊法兰是我们国家标准中选入的类型,世界上很多国家为了防止管道事故发生,在法兰标准中都没有平焊法兰这个类型,同时也不准使用平焊法兰。我国的重点工程中也不准使用平焊法兰。电动对夹蝶阀可以使用除平焊法兰以外的所有法兰。
2、电动对夹蝶阀专用法兰:优点是价格贵点(比平焊法兰略贵一点)、重量轻、对阀门的力学结构具有支撑作用,基本上避免由于阀门微量变形而导致的密封性能变差及阀门的扭矩变大。电动对夹蝶阀专用法兰是针对平焊法兰的不足而设计的一种法兰类型,该法兰被选入国家标准。
电动对夹蝶阀执行器说明书:
1、AC220V开关型执行器接线示意图:
电动对夹蝶阀蝶阀AC220执行器接线图
2、DC24V执行器电路接线示意图:
电动对夹蝶阀蝶阀DC24V执行器接线图
3、智能电动执行器接线图:
智能电动执行器接线图
三、电动对夹蝶阀工程安装说明:
1.用两个螺杆分别穿入两个对称法兰孔,并且在法兰内侧的螺杆上各装入两个螺帽,然后向外侧旋转螺帽,将两片法兰之间的间距加大到比阀座结构长度略宽的状态。
2.将处于关闭状态的阀门轻松装入到选定的位置,然后仔细将阀门对中到管道中心位置,同时还要将电动对夹蝶阀上螺栓孔与法兰上的螺栓孔对齐。
3.将其余螺杆分别穿入对应的法兰孔中,并且依次都装上平垫、弹垫、螺母。
注意:螺母不要拧紧。
4.将支承法兰的两颗螺杆上的螺母取下,如其他螺栓一样,穿入各自对应的孔中,再依次装上平垫、弹垫、螺母。
5.将所有螺母依次、对称、均匀的拧紧,一定要逐步反复多次的用力拧紧,一直到法兰密封面与电动对夹蝶阀阀体完全接触为止,也就是说,要将密封阀座完全压缩到看不见为止。否则电动对夹蝶阀一旦承受到介质压力时,轻则会导致阀轴处漏水,重则将会使阀门永久性损坏。
6.电动对夹蝶阀在安装过程中严禁使用密封垫圈,否则会造成碟阀密封性能下降。
四、从管道上拆卸电动对夹蝶阀步骤方法:
1.首先要保证管道中完全没有压力,并且阀门周边没有怕水浇湿的物品时,将所有螺栓逐步缓慢拧松,将介质逐排放出来。
2.用两个螺杆分别穿入两个对称法兰孔并且在法兰内侧的螺杆上各装入两个螺帽,然后向外侧旋转螺帽,将两片法兰之间的间距加大到比阀座结构长度略宽的状态,进一步排空管道内的介质。
3.待介质完全排净后,将电动对夹蝶阀完全关闭到位后,将支承法兰的两个螺杆以外的所用螺杆、平垫、弹垫、螺母全部拆除。
4.确保将电动对夹蝶阀完全关闭到位,从管道中缓慢取出电动对夹蝶阀。
五、运输注意事项:
1.电动对夹蝶阀在运输过程中,为了防止阀门变形而影响阀门质量的事情发生,阀门应处于关闭状态。
2.电动对夹蝶阀在摆放时应优先采用平行地面的状态。
3.要注意电动对夹蝶阀清洁、防潮、防压。
