塑料电动截止阀_J941X塑料电动截止阀优势

来源:欢琪      2020-2-13 11:26:38      点击:
J941X塑料电动截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分J941X塑料电动截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的,最明显的优点是,在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨,开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多,通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好便于维修,介质通过此类阀门时的流动方向发生了变化,因此J941X塑料电动截止阀的流动阻力较高于其它阀门。
J941X塑料电动截止阀选用:
1.角式电动截止阀,在角式电动截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的电动截止阀小。
2.J941X塑料电动截止阀在直流式或Y形电动截止阀中,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规电动截止阀要小,因而通过阀门的压力损失也相应的小了。
3.柱塞式J941X塑料电动截止阀,这种形式的电动截止阀是常规电动截止阀的变型,在该阀门中阀瓣和阀座通常是基于柱塞原理设计的,阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的,两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。

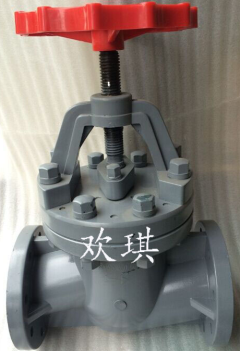

电动塑料截止阀J941X塑料电动截止阀
J941X塑料电动截止阀:
J941X塑料电动截止阀如果用于高压场合,一般都是对焊连接的,或者选用法兰连接,根据材质可以选择UPVC或者FRPP,如果温度比较高,就需要选择CPVC或者PVDF,典型的就是电厂用的J941X塑料电动截止阀号的截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量,截止阀适用压力,温度范围很大,但一般用于中,小口径的管道。
J941X塑料电动截止阀结构原理:
1,J941X塑料电动截止阀进口和出口的中心位于同一直线上,流体流动时呈现像一个S形的球体,因此也被被称为球形截止阀。
2,当阀杆的阀座朝底部密封面下降压住时,介质停止流动,阀杆上升时,介质从下方往上方流道而过,J941X塑料电动截止阀安装时一般有方向要求,管路中介质的流向一般由下向上流过阀座口,就是我们常说的所谓低进高出,这样的目的是为了减少流体阻力,使开启省力和关闭状态下阀杆,填料涵部分不与介质接触,保证阀杆和填料涵不致损坏和泄漏。
J941X塑料电动截止阀和闸阀的区别:
闸阀长度比J941X塑料电动截止阀短,高度比截止阀高,明杆闸阀安装需注意高度,这在安装空间有限的情况下选型要注意的,闸阀可依靠介质压力紧紧与密封面紧闭,从而达到不泄露的效果,当启闭时阀芯和阀座密封面始终接触并相互磨擦,因此密封面容易磨损,闸阀处于接近关闭时,管道前后压差很大,使密封面磨损更加严重。从原理上,J941X塑料电动截止阀和闸阀在原理上的区别为,J941X塑料电动截止阀是上升阀杆式的,手轮跟着阀杆一起做旋转和上升运动,闸阀是手轮旋转,阀杆做上升运动,流量各不相同,闸阀要求全开或者全关,而截止阀则不需要,J941X塑料电动截止阀有规定进口和出口方向,闸阀没有进出口方向要求。

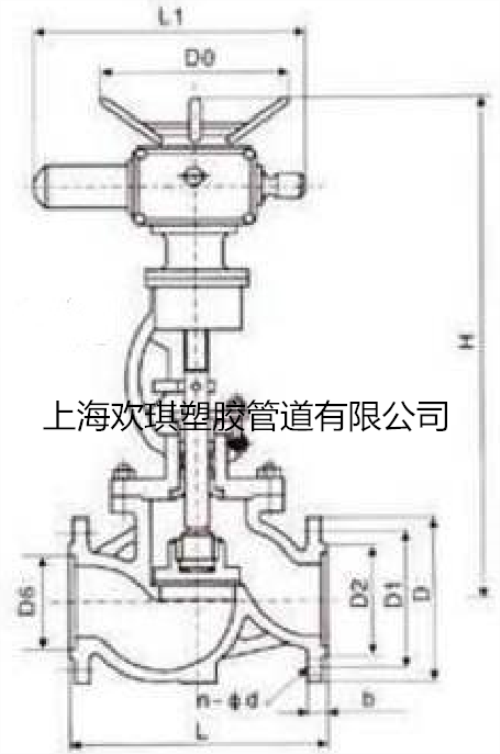

J941X塑料电动截止阀
解释,闸阀的通流体部分也是和直管是一样的,但在管内容设了个闸板,如果把这个闸板设法提起来这个门就全开了,而J941X塑料电动截止阀流体是在阀内转了180度的弯,通常流体是从阀的一侧进和入阀后转了个90度的角向上流,流到阀体的上部后又转了个90度流出去,就在流体在阀内向上流的出口处加了个盖,这个盖盖上门就关了,把这个盖打开阀就开了,启闭时需强制关闭才能达到密封,J941X塑料电动截止阀的阀芯是在完全关闭时才接触密封面,因而密封面的磨损很小,由于流动主力大需加执行器的截止阀应当注意转矩控制机构调整。
从密封面上J941X塑料电动截止阀的密封面是阀心的一个小梯形侧面(具体看阀心的形状),一旦阀心脱落,相当于阀门关闭(如果压差大,当然关不严,不过止逆效果还不错),闸阀是靠阀心闸板的侧面来密封,密封效果不如J941X塑料电动截止阀。
J941X塑料电动截止阀在安装时有两种方式,一种是介质可以从阀芯的下方进入,优点是当阀门关闭时盘根不受压力,可以延长盘根的使用寿命,并可以在阀前管道承压的情况下,进行更换盘根的工作,缺点是阀门的驱动转矩较大,是上方流进的1倍左右,阀杆受的轴向力大,阀杆容易弯曲,所以此方式一般只适用于小口径截止阀(DN50以下),DN200以上的J941X塑料电动截止阀都选用介质从上方流入的方式,(J941X塑料电动截止阀一般是采用介质从上方进入的方式)介质从上方进入方式的缺点正好与下方进入方式相反。
以上的J941X塑料电动截止阀原来编辑版权为上海欢琪塑胶管道有限公司所有,本文件内容变更时概不另行通知,本公司有最终解权。
